一、概述

       ASC0208是一顆USB音頻DAC解碼芯片，輸出立體聲左右聲道音頻(Stereo Audio)。

       采用免晶振設計，無需外部晶振。

       內部具有雙聲道高解析DAC,音頻采樣率24bit/48kHz。

       內建麥克風ADC及麥克風前置放大器(MIC Booster)。

二、特點

       1、集成度高，極少的外圍元器件。

       2、電路簡單，價格優勢明顯。

       3、穩定性高，兼容性強。

       4、支持USB 2.0 Full Speed 規范。

       5、支持USB Audio Class V1.0 規范。

       6、采用免晶振設計，無需外部晶振。

       7、支持USB Suspend/Resume功能。

       8、立體聲DAC 及耳機驅動(Headphone Driver )。

       9、耳機輸出不需隔直電容。

      10、麥克風輸入ADC 及0/22dB 兩階麥克風前置放大器(MIC booster)。

      11、錄音及回放支持44.1KHz 及48KHz 的取樣率。

      12、4 Key按鍵，兩組功能模式可供選擇。

      13、2 LED狀態燈，兩組功能模式可供選擇。

      14、內建Regulator，3.3V、5V供電均可。

      15、封裝型式：采用QFN16封裝。

三、應用范圍

        1、Apple Lightning USB耳機

        2、Apple Lightning USB耳機轉接頭

        3、Apple Lightning USB音響

        4、Apple Lightning USB音頻基座

        5、Apple Lightning USB自拍器

        6、Apple Lightning USB VR線控

        7、安卓Type-C USB耳機

        8、安卓Type-C USB耳機轉接頭

        9、安卓Type-C USB音響

      10、安卓Type-C USB音頻基座

      11、安卓Type-C USB自拍器

      12、安卓Type-C  USB VR線控

      13、安卓Micro USB耳機

      14、安卓Micro USB耳機轉接頭

      15、安卓Micro USB音響

      16、安卓Micro USB音頻基座

      17、安卓Micro USB自拍器

      18、安卓Micro USBVR線控

四、設備支持

      1、蘋果Apple所有設備

      2、安卓Android所有設備

      3、微軟Microsoft Windows所有設備

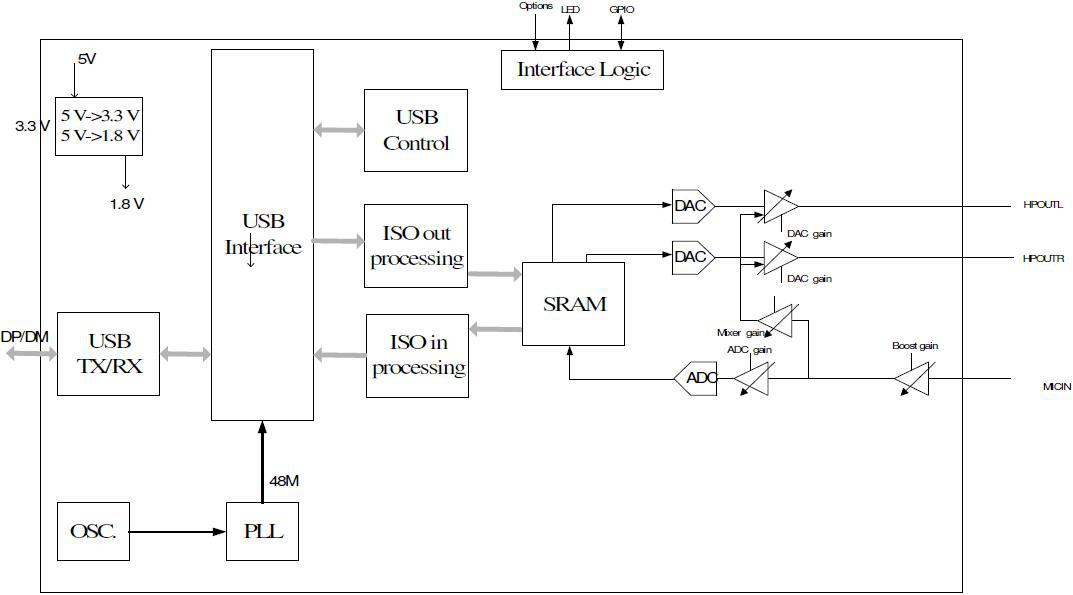

五、功能模塊圖

六、封裝及引腳定義描述

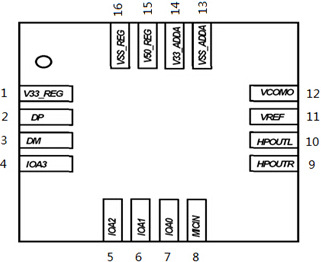

6-1、封裝及引腳定義

6-2、引腳定義描述

七、電氣特性

7－1、最大絕對額定值

7－2、DC特性

7－3、DAC特性

7－4、ADC特性

7－5、ESD、EFT特性

八、功能描述

8-1、按鍵操作功能

SW1～SW4共4個按鍵，分為兩組功能模式。

IOA2不掛R-option上拉電阻為按鍵模式一，有掛R-option上拉電阻為按鍵模式二，選擇方式請參考第8-3節說明。

圖1：按鍵電路圖

按鍵模式定義：

按鍵名詞定義：

[ MP ]： Mute Playback，播放靜音

[ MR ]： Mute Recording，錄音靜音

[ PP ]： Play/Pause，播放/暫停

[ Prev ]： Previous Track，上一曲

[ Next ]：Next Track，下一曲

[ V+ ]：Volume+，音量加

[ V- ]：Volume-，音量減

8-2、狀態指示燈

     共有兩顆LED狀態指示燈，IOA3是操作狀態指示燈，IOA2是錄音靜音指示燈。

     操作狀態指示燈又分為兩種顯示模式，IOA3沒有掛R-option電阻為顯示模式一，有掛為R-option電阻為顯示模式二，選擇方式請參考第8-3節說明。

圖2：顯示LED

8-3、R-Option

          IOA2及IOA3除了是 LED管腳外，也是兩個R-option的選擇管腳。

          IOA2用來選擇按鍵模式，IOA3用來選擇顯示模式。

          如果使用按鍵模式一，則如圖3右邊IOA2的接法，完全不需要電阻。

          如果使用按鍵模式二則需如圖4右邊的接法，需多加上兩顆1K電阻。

          如使使用顯示模式一，則IOA3如圖三左邊之接法，不需要電阻，如果使用顯示模式二，則如圖4左邊加上兩顆1K電阻。

         上拉電阻的電源都需接到數字電源V33_REG(PIN 1)?？衫肐OA2及IOA3選擇想使用的模式。

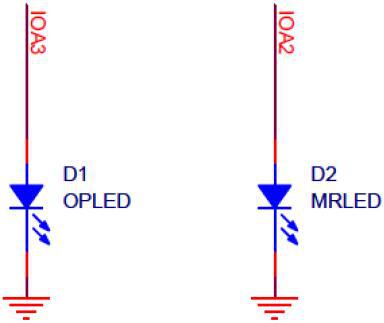

圖3：顯示模式一、按鍵模式一之接法

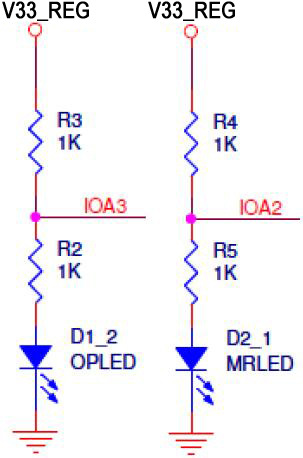

圖4：顯示模式二、按鍵模式二接法

8-4、兩種 Headphone Driver 輸出電路(耳機或喇叭的參考地為VCOMO或系統地)的使用時機

          ASC0208提供兩種Headphone Driver輸出電路使用方式。

                       （1）、第一種：不共地。

                                                  為輸出信號直接接到耳機或喇叭, 而耳機或喇叭的參考地接到VCOMO pin,

                                                  因?yàn)?.3V CMOS系統的關系, 輸出信號會載在約1.6V的直流電平上, 若將輸

                                                  出參考地設置在此1.6V直流電平VCOMO,可省去輸出隔直電容, 如圖5, 常使

                                                  用在輸出到耳機或喇叭的情形。

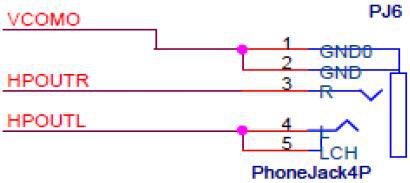

圖5：參考地接到VCOMO電路

（2）、第二種：共用系統地,如圖6所示。

                            當ASC0208音頻輸出接到共用系統地的耳機插座或音頻功放時,需接到系統地而不能接VCOMO,

                            并且輸出音頻信號需經過隔直電容。

                            如果VCOMO與系統地短路,會造成 DAC LDO抽大電流而啟動過流保護,此時 DAC不會工作。

                            當然一般耳機或喇叭也可以采用此輸出電路, 只是多增加了兩顆隔直電容,浪費成本。

                            另外隔直電容容值越大,效果越佳, 但亦需在考慮成本的情況下,取適當容值。

圖6：參考地接到系統地電路

九、參考應用電路原理圖：

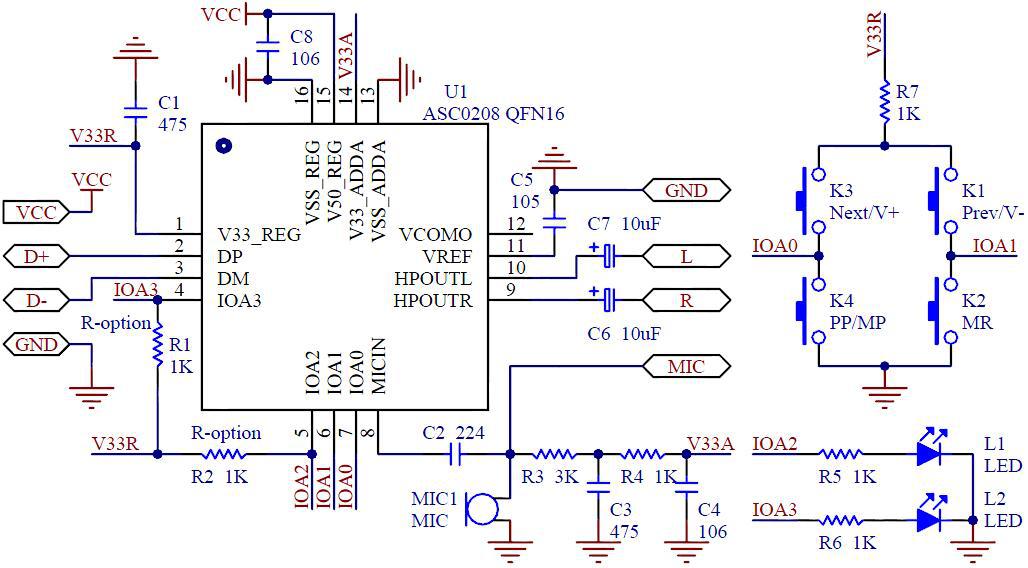

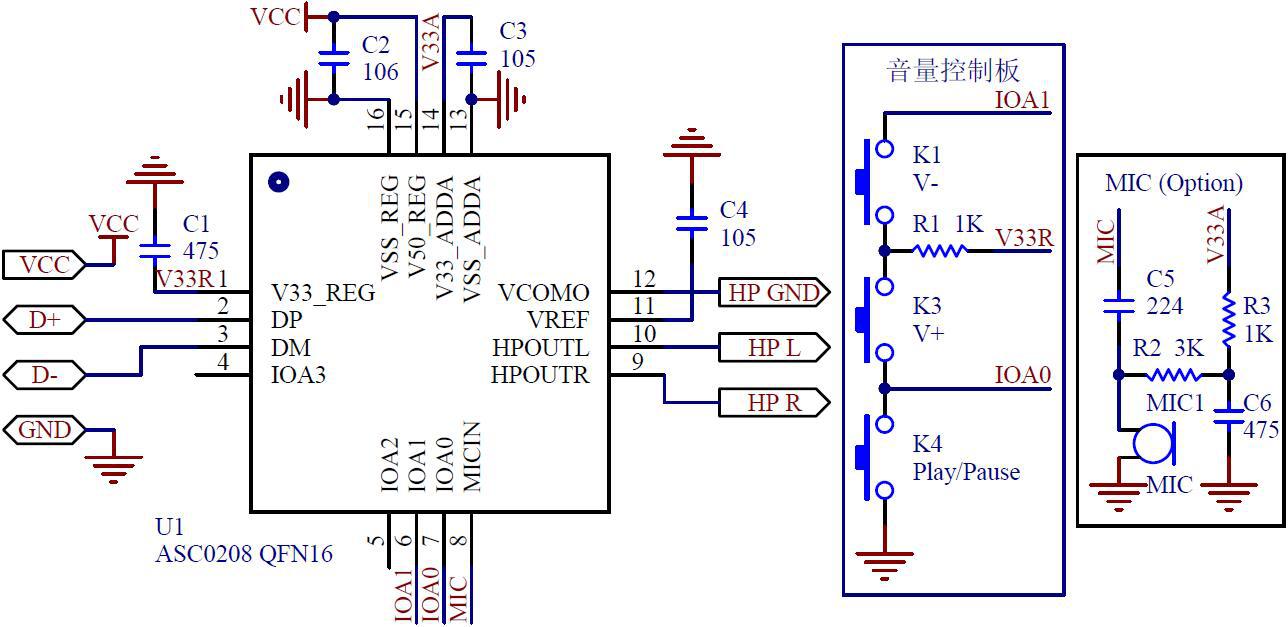

               9-1、Apple Lightning耳機、安卓Type-C USB耳機、安卓Micro USB耳機 參考電路原理圖

注：Apple Lightning需要加蘋果通訊協議芯片IC ASC0207(SOT23-6)，詳見ASC0207規格書。

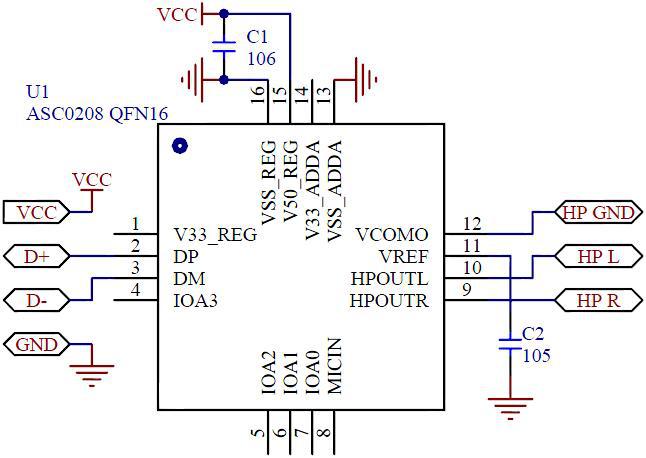

9-2、Apple Lightning耳機轉接頭、安卓Type-C USB耳機轉接頭、安卓Micro USB耳機轉接頭 參考電路原理圖

注：Apple Lightning需要加蘋果通訊協議芯片IC ASC0207(SOT23-6)，詳見ASC0207規格書。

9-3、Apple Lightning音頻基座、安卓Type-C USB音頻基座、安卓Micro USB音頻基座 參考電路原理圖

注：Apple Lightning需要加蘋果通訊協議芯片IC ASC0209(DFN8)，詳見ASC0209規格書。

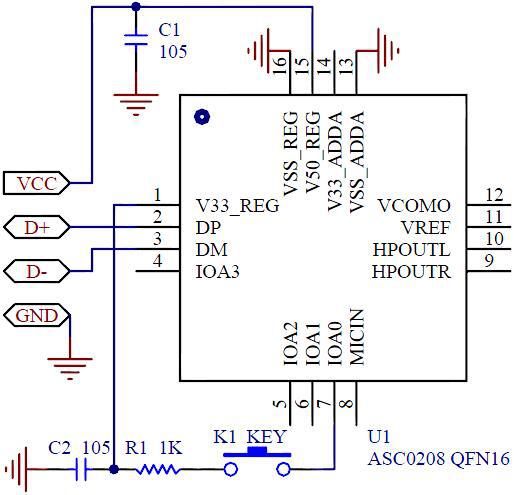

9-4、Apple Lightning線控自拍器、安卓Type-C USB線控自拍器、安卓Micro USB線控自拍器 參考電路原理圖

注：Apple Lightning需要加蘋果通訊協議芯片IC ASC0207(SOT23-6)，詳見ASC0207規格書。

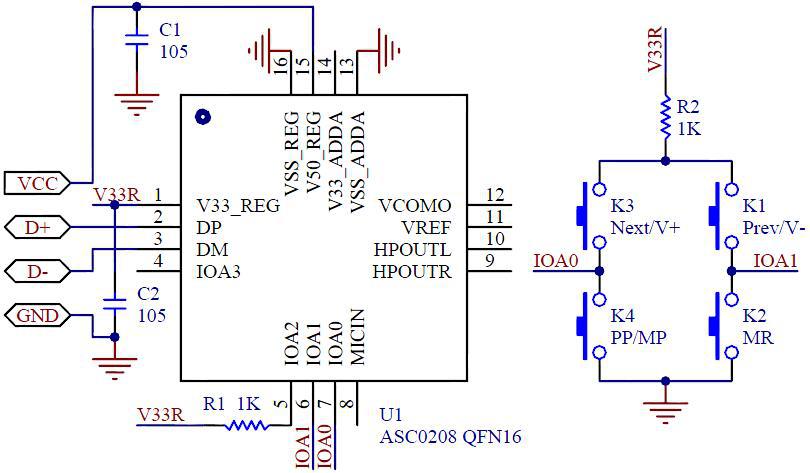

9-5、Apple Lightning VR線控、安卓Type-C USB VR線控、安卓Micro USB VR線控 參考電路原理圖

注：Apple Lightning需要加蘋果通訊協議芯片IC ASC0207(SOT23-6)，詳見ASC0207規格書。

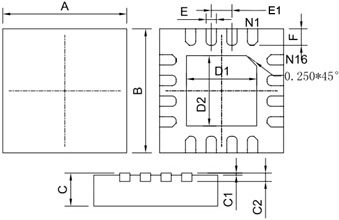

十、封裝信息(Packaging)：QFN16
